ESP32

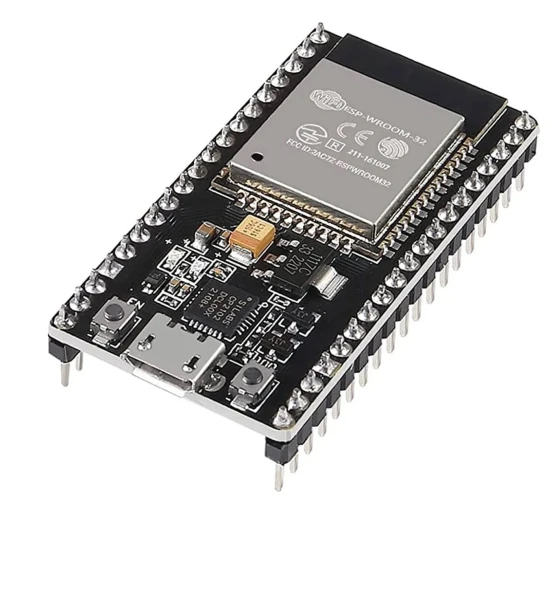

La ESP32 DevKit v1 est l’une des cartes de développement conçues pour évaluer le module ESP-WROOM-32. Elle est basée sur le microcontrôleur ESP32, qui intègre le Wi-Fi, le Bluetooth, l’Ethernet et les fonctions basse consommation dans une seule puce.

L’ESP32 intègre déjà une antenne, un balun RF, un amplificateur de puissance, des amplificateurs à faible bruit (LNA), des filtres ainsi qu’un module de gestion de l’alimentation. Cette solution complète occupe une surface minimale sur le circuit imprimé (PCB). La carte utilise des puces Wi-Fi et Bluetooth double mode 2,4 GHz, fabriquées avec la technologie TSMC 40 nm basse consommation.

Organisation de la mémoire Flash

La mémoire flash interne du module ESP32 est organisée en une seule zone, avec des pages de 4096 octets chacune. La flash commence à l’adresse 0x00000, mais plusieurs zones sont réservées au SDK Esp32 IDF. Il existe deux dispositions différentes selon la présence ou non du support BLE.

Alimentation

L’alimentation de la ESP32 DevKit v1 se fait via le connecteur USB Micro-B intégré ou directement par la broche VIN. La source d’alimentation est sélectionnée automatiquement.

L’appareil peut fonctionner avec une alimentation externe de 6 à 20 volts. Toutefois, si la tension dépasse 12 V, le régulateur de tension peut surchauffer et endommager la carte. La plage recommandée est de 7 à 12 volts.

Connexion, enregistrement, virtualisation et programmation

La ESP32 DevKit v1 est équipée d’une puce série-USB intégrée permettant la programmation et l’accès à l’interface UART du module ESP32.

Spécifications :

• Microcontrôleur : Tensilica 32 bits, CPU simple ou double cœur Xtensa LX6

• Tension de fonctionnement : 3,3 V

• Tension d’entrée : 7–12 V

• Broches d’E/S numériques (DIO) : 25

• Entrées analogiques (ADC) : 6

• Sorties analogiques (DAC) : 2

• UART : 3

• SPI : 2

• I2C : 3

• Mémoire Flash : 4 Mo

• SRAM : 520 Ko

• Fréquence d’horloge : 240 MHz

• Wi-Fi : IEEE 802.11 b/g/n/e/i

• Composants RF intégrés : commutateur TR, balun, LNA, amplificateur de puissance et réseau d’adaptation

• Sécurité Wi-Fi : authentification WEP ou WPA/WPA2, ou réseaux ouverts
